产品型号：MPQ3/6/947F/H/Y

主要性能规范：


产品用途：

MPQ-球面截断阀（无磨损偏心半球面截断阀），系采用美国ORBIT公司，阀芯旋转分离式开启、机械偏心楔压密封新技术设计、制造。该产品按其结构、原理和使用功能，参照JB308-1975《阀门型号编制方法》，其产品名称为：MPQ-球面截断阀（无磨损偏心半球面截断阀）。
该产品作为流体输送系统中的截断类阀北京时间，**突出的优点是：密封面不产生磨擦、操作扭矩低、使用寿命长，结构长度短，可在线维修，全金属硬密封结构，防火、防静电，旋转分离式开店、机械偏心楔压密封，能适应应各种不洁介质，即使介质中含有固体颗粒、泥沙、短纤维等杂质，流体介质高速集中冲刷密封体苛刻的工况下，可保持良好的密封。可确保在工程装置上检测期内安全****地运行。
MPQ-球面截断阀，替代传统的闸阀、截止阀、球阀和旋塞阀等截断类阀门，广泛应用于石油、天然气、石化、化工、电站、造纸、钢铁、环保汛水处理等行业。产品选用不同的材料组合，可满足多种工况条件。

产品结构特点：

开关无磨损：阀芯偏离阀座后旋转开启，消除了密封面的磨损。开关无磨损，解决了传统球阀、闸阀、旋塞阀等截断类阀门的密封面磨损问题。
全金属硬密封：阀芯、阀座密封面为全金属密封结构，防火、防静电，能满足非常苛刻工况下的密封要求。
上装式设计：在工种装置系统卸压后，阀门可在线检查和维修，使装置维护简单化。
低扭矩操作：阀门启闭比同类型球阀、闸阀，操作扭矩低40%，因为球面截断阀密封面无磨擦，转动轻松。
****流动特性：阀门全通径，阀芯为半球形，流通具有****的Cv值，增强了泵的系统效率，并使磨蚀降为****程度。
机械偏心楔压密封：阀芯机械偏心楔压密封，浮动式阀座，可保持持久的紧密封，能适应苛刻的工况。
内腔自清洗：阀芯90度旋转，自动冲洗阀体内腔，将介质中的杂物清洗干净。
使用寿命长：球面截断阀将替代传统的闸阀，截止阀等截断类阀门，其独特的结构性能将大大减少装置停车，降低业主的成本。

主要零件的材料说明：

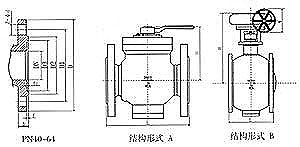

主要外形尺寸：

MPQ47F/H/Y-25 DN25～80；MPQ347F/H/Y-25 DN100～500 单位：mm

MPQ47F/H/Y-64 DN25～80；MPQ347F/H/Y-64 DN100～500 单位：mm
